Baja Rusia 95X18 telah dianggap sebagai “standar emas” baja pisau domestik selama 30 tahun terakhir. Baja ini banyak digunakan untuk produksi bilah pisau berburu dan di segmen ini baja ini menjadi “klasik”. Kemungkinan perlakuan panas untuk kekerasan tinggi, ketahanan aus yang baik dan ketersediaan membuat paduan ini populer dan diminati. Pada tahap pembentukan industri pisau di negara kita pada awal tahun 90-an, 95X18-lah yang menjadi bahan pertama bagi banyak pembuat pisau yang diwakili di pasar.
Sumber foto: https://guns.allzip.org/topic/94/1470252.html
95X18 termasuk dalam kategori baja bantalan tahan karat paduan tinggi, dan dalam hal ruang lingkup penggunaan untuk baja struktural khusus. Ini dimaksudkan untuk pembuatan cincin, rol dan bola untuk bantalan gelinding, berbagai bushing, as dan batang. Ini digunakan dalam industri penerbangan dan industri otomotif. Seperti pada baja jenis ini, baja ini memiliki jumlah karbon yang cukup besar, yang bertanggung jawab atas kekerasan. Dan kandungan kromium yang tinggi merujuk pada paduan tahan korosi, yang sebagian digunakan di lingkungan agresif pada suhu tinggi. Baja memiliki kualitas seperti kekuatan, ketahanan terhadap keausan mekanis dengan tingkat elastisitas yang tinggi, dikombinasikan dengan ketahanan terhadap kelelahan fisik logam. Pada saat yang sama, baja ini tidak digunakan untuk pengelasan dan menunjukkan kecenderungan kerapuhan.

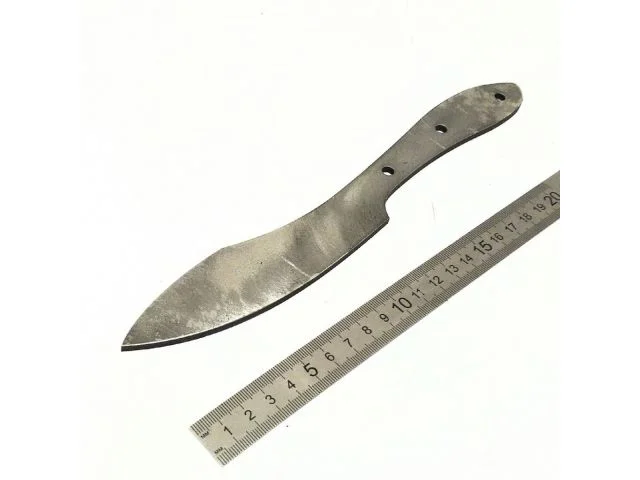

Sumber foto: https://woodmart.org/pokovka-95h18-kalenaya-20sm-yasnyy-sokol
Komposisi baja 95X18:
Karbon (C): 0.9 – 1.0%. Meningkatkan kekuatan dan kekerasan.
Kromium (Cr) : 17 – 19%. Bertanggung jawab terhadap korosi dan ketahanan aus.
Mangan (Mn) : 0.8%. Mempengaruhi kekerasan.
Silikon (Si): 0,8%. Mempengaruhi kekuatan dan kekerasan.
Nikel (Ni): 0,6%. Meningkatkan kekuatan dan ketahanan terhadap korosi.
Analog terdekat dari baja 95X18 adalah: Amerika 440C dan 440B, serta AUS8 Jepang. Tetapi perlu dicatat bahwa perbandingan dengan baja 440C tidak sepenuhnya benar. 440C memiliki komposisi 0,95-1,2% karbon dan menerima perlakuan panas hingga 60HRC, namun tidak menunjukkan kualitas seperti kerapuhan dan kecenderungan untuk terkelupas. Pada saat yang sama baja 440B, yang memiliki komposisi 0,75 hingga 0,95% karbon, 0,75% mangan, 0,75% silikon dan memiliki batas kekerasan 58-59 HRC, memiliki karakteristik yang lebih dekat dengan 95X18. Dengan kata lain, 440C lebih unggul daripada 95X18 dalam karakteristik utama – ketahanan aus.
Sumber foto: https://woodmart.org/blank-klinka-groman-95×18-tverdost-58-59-hrc
Keuntungan dari 95Х18 termasuk, pertama-tama, harga rendah dengan seluruh rangkaian sifat yang berguna. Dengan baja perlakuan panas berkualitas mampu mengambil kekerasan hingga 59 HRC, dan dengan perlakuan kriogenik tambahan dengan nitrogen cair, dapat menunjukkan retensi ketajaman, pada tingkat yang lebih tinggi. Meskipun biasanya parameter kekerasan seperti itu hanya dapat ditemukan di “thermichka” penulis, pada master yang memiliki pengalaman hebat dalam bekerja dengan logam ini. Tetapi bahkan dengan parameter kekerasan standar 57-58 HRC, bilah yang terbuat dari baja ini secara signifikan lebih unggul dalam ketahanan aus dibandingkan baja tahan karat Rusia lainnya dari segmen anggaran: 40X13, 65X13, serta merek asing AUS6, Sandvik 12C27, Krupp 1.4116. Keunggulan lainnya adalah ketahanan korosi yang cukup tinggi. Namun, harus diingat bahwa di lingkungan dengan kelembaban tinggi, 95X18 rentan terhadap munculnya korosi sumuran dan tidak sepenuhnya tahan karat.
Sumber foto: https://knife-dvor.ru/nozhi-95h18/nozh-solomon-stal-95h18-venge-latun
Selain keuntungan nyata yang telah memengaruhi popularitasnya, 95X18 juga memiliki kekurangan. Ini membutuhkan kepatuhan yang sangat tepat dengan kondisi perlakuan panas. Jika terjadi pelanggaran, bahkan pelanggaran kecil sekalipun, mata pisau dapat menjadi sangat rapuh dan rentan terhadap chipping. Dan chipping dapat terjadi tidak hanya saat bekerja dengan bahan keras, tetapi juga saat mengasah. Ini adalah baja yang sangat berubah-ubah, membutuhkan pelatihan tingkat tinggi dari seorang ahli suhu dan banyak pengalaman.
Mengasah baja 95X18 tidak terlalu sulit. Seperti yang telah disebutkan di atas, dengan perlakuan panas yang layak, baja ini cukup plastis, memiliki kekerasan dan ketangguhan benturan yang baik. Seperti monostal lain dari jenis ini, dapat diasah dengan hampir semua bahan abrasif: silikon karbida dan aluminium oksida, berlian atau batang elborovyh. Namun, pada tanda-tanda pertama penajaman yang berlebihan, rautan harus mewaspadai kemungkinan munculnya chipping. Dalam hal ini, ada baiknya beralih ke mode “lembut”, terutama ke penggunaan batu aluminium oksida pada ikatan keramik atau magnesia, yang secara minimal “menimbulkan trauma” pada baja yang rapuh. Selain penajaman yang cukup sederhana, 95X18 memiliki kemampuan untuk berpakaian yang mudah dan cepat dengan mousate.
Sumber foto: https://rusber-knife.ru/catalog/rusber/nozhi-iz-stali-95kh18/622/
Karena serangkaian kualitas positif yang tercantum di atas, 95X18 pada awal tahun 1990-an menjadi yang utama untuk produksi pisau berburu dan pisau wisata di Rusia. Dibandingkan dengan para pesaingnya: 40X13 dan 65X13, pisau ini lebih tahan aus, lebih keras dan pada saat yang sama tetap terjangkau. Logam ini digunakan dalam produksi pisau dapur dan pisau lipat klasik. Hingga awal penggunaan baja serbuk secara massal, pada tahun 2010-an, 95X18 memegang posisi terdepan. Tetapi kemudian sebagian digantikan oleh “bubuk”, dan sebagian lagi mulai digantikan oleh baja serupa: AUS8 dan N690, yang ketersediaannya di pasar pisau mulai berkembang pesat. Saat ini di segmen pisau murah dengan mata pisau tetap, baja ini masih dapat ditemukan dalam jumlah yang cukup banyak. Namun, produksinya dalam skala industri menurun, baja menjadi semakin langka dan minat “pembuat pisau” dalam penggunaannya terus menurun.
